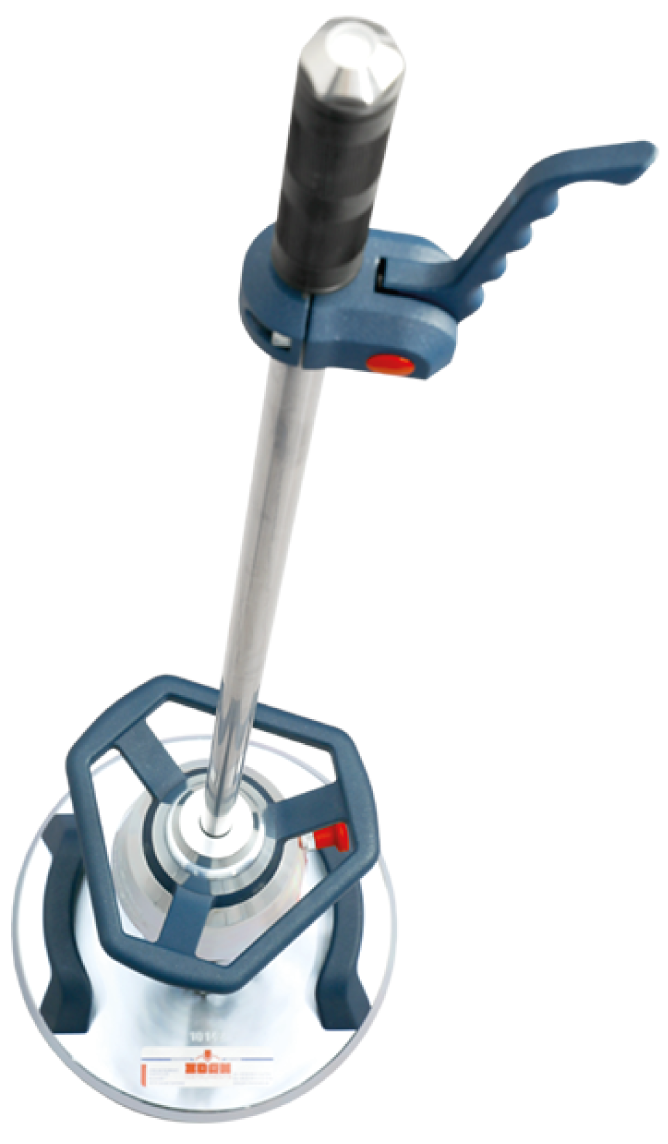

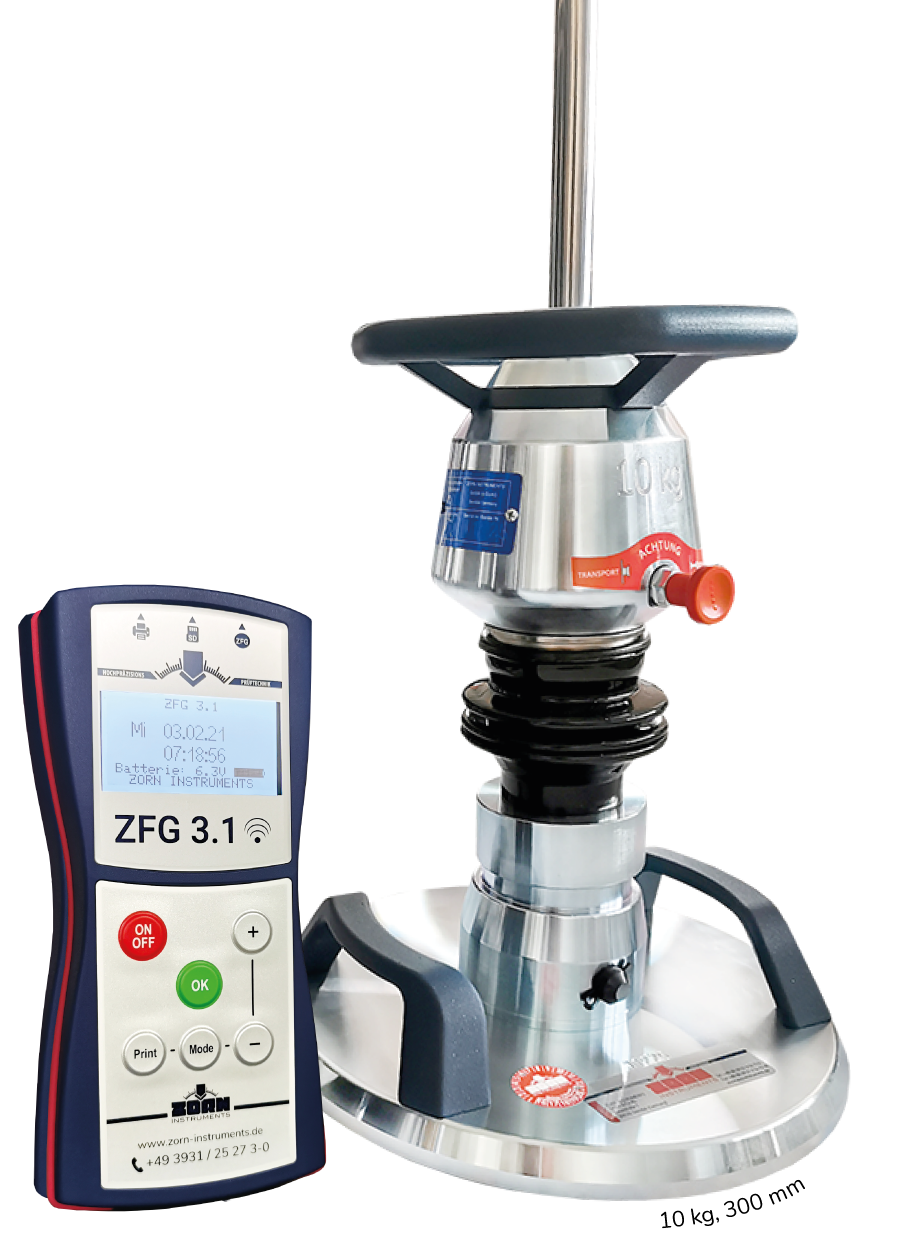

Leichtes Fallgewichtsgerät

ZFG 3.1

Einfache Verdichtungskontrolle mit dem Leichten Fallgewichtsgerät von ZORN

Die Leichten Fallgewichtsgeräte

dienen der Bestimmung des dynamischen Verformungsmoduls E_vd [MN/m²] durch den dynamischen Plattendruckversuch. Dieser liefert Rückschlüsse auf die Tragfähigkeit und Verdichtungsqualität von Böden.

Haupteinsatzgebiet für Leichte Fallgewichtsgeräte ist der Erd- und Verkehrswegebau. Weitere Anwendungsbereiche sind der Garten- und Landschaftsbau und die Bodenerkundung.

Das aktuelle ZFG 3.1 ist dabei noch handlicher und vor allem komfortabler als seine Vorgänger. Genau wie bei seinem Pendant ZFG 3000 GPS ermöglicht die intuitive Menüführung des ZFG 3.1 auch ungeübten Nutzern eine sichere Durchführung und Auswertung des Dynamischen Plattendruckversuches.

Vorteile gegenüber anderen Messverfahren

Prüfen in beengter Umgebung, z.B. Leitungsgräben, Brückenhinterführungen problemlos möglich
Kein Belastungsfahrzeug mehr notwendig
Verkürzte Prüfdauer von nur zwei Minuten
Einfach Handhabung und Auswertung

Premium „Made in Germany“

Wir sind Hersteller
Fachmännische Reparatur,
schneller Support vor Ort.

Regionale Händler
Kurze Wege, rasanter
Kundenservice.

Kalibrierservice
Mehrere Kalibrierstellen in Deutschland, Abholung durch Außendienst/Spedition, Sofort-Kalibrierung.

	Integriertes WLAN Modul (Messdaten drahtlos, schnell und sicher auf Smartphone, Tablet oder PC übertragen) GPS/GNSS optional möglich Automatische Berechnung der Setzung (s), des s/v Wertes und des Verformungsmoduls E_vd	Belastungsvorrichtung mit 10 kg Fallgewicht; 7,07 kN Stoßbelastung; Messbereich E_vd 15-70 MN/m² Erweiterbar mit Belastungsvorrichtung mit 15 kg Fallgewicht für 1,5-fache Stoßbelastung (10,61 kN); Messbereich E_vd 70-105 MN/m²
Der fachgemäße Umgang mit dem Leichten Fallgewicht wird in unseren Praxisseminaren vermittelt. Wegen erhöhter Nachfrage nach solchen Weiterbildungsangeboten gibt es seit 2007 regelmäßige Schulungen im Werk aber auch an verschiedenen Orten in Deutschland. Ein Mix aus Theorie und Praxis zeigt Kniffe und Tricks in der Anwendung. Der praktische Umgang wird genauso vermittelt wie die Auswertung der Prüfergebnisse sowie die Fehlerbehebung und -vermeidung. Neben unserem telefonischen Support rund um Fragen zum Gerät und zur Anwendung auf der Baustelle finden Kunden ebenso schnelle Hilfe über unsere FAQs auf der Webseite. Dort werden häufige Fragen lösungsorientiert beantwortet. Diese Sammlung wird ständig erweitert, ein Blick lohnt sich.
	Lieferumfang 300 mm Lastplatte mit MEMS Beschleunigungssensor Maximale Messtiefe doppelter Lastplattendurchmesser (600 mm) Wechselzapfen, vorbereitet für dynamischen CBR-Versuch und 150 mm Lastplatte Ergonomischer, dreieckiger Fanggriff mit rutschhemmender Pulverbeschichtung Belastungsvorrichtung und Lastplatte oberflächenveredelt Elektronisches Setzungsmessgerät in robuster Vollledertasche SD-Kartenleser (Adapter SD auf USB) Anzeige der Setzungskurven im Display Interner Speicher und SD-Karte für Speicherung von ca. 10.000 Datensätzen Texteingabefunktion Sensor-Selbsttestfunktion (2G) und integrierte Kalibriererinnerung Vorbelastungsstöße zuschaltbar Stromversorgung über 4 x R6 (Mignon/AA) Schnittstelle für Drucker Kalibrierprotokoll und Kurzanleitung (ausführliche Bedienungsanleitung online verfügbar) Webbasierte Anwendersoftware zur schnellen Ansicht und Bearbeitung der Messdaten Vollumfänglicher Kundenservice Kalibrierservice

Belastungsvorrichtung
210 mm, 1.140 mm, 15 kg
(Breite, Höhe, Gesamtgewicht)

Lastplatte
300 mm, 15 kg
(Durchmesser, Gewicht)

Elektronik in Ledertasche
120 mm, 90 mm, 0,5 kg
(Breite, Höhe, Gewicht)
